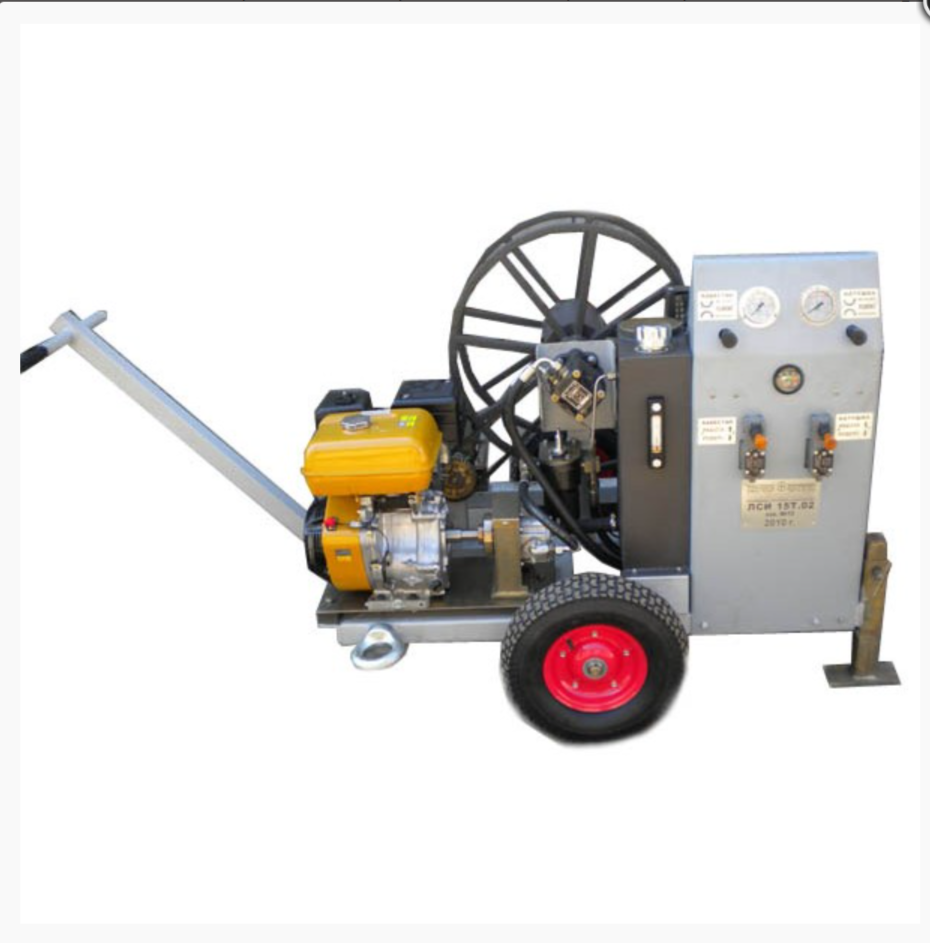

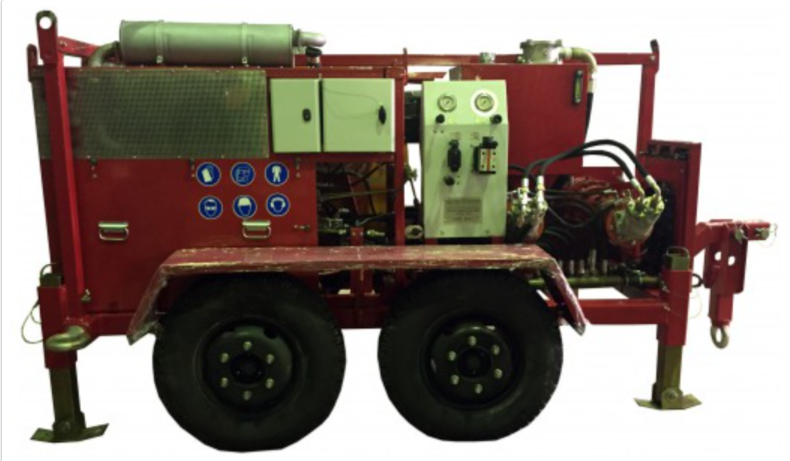

Гидравлические лебедки для прокладки кабеля представляют собой специализированное оборудование, разработанное для механизированной укладки силовых и коммуникационных кабелей в траншеях. Эти устройства обеспечивают точное, безопасное и эффективное протягивание кабеля на значительные расстояния с минимальным риском повреждения изоляции. В данной статье мы детально рассмотрим:

1. Конструктивные особенности и принцип работы

2. Технические характеристики и параметры выбора

3. Сравнение с альтернативными методами прокладки

4. Технологию проведения кабельных работ

5. Особенности эксплуатации и обслуживания

6. Современные модели и производителей

1. Конструкция и принцип работы гидравлических лебедок для кабеля

1.1. Основные компоненты системы

1.2. Принцип действия

1. Подготовка: установка лебедки у начала трассы, размотка троса

2. Зацепление: соединение троса с кабелем через вертлюг и чулок

3. Протяжка: плавное натяжение с контролируемым усилием (0,5-10 тн)

4. Укладка: одновременная подсыпка песком или защитными плитами

5. Финишная обработка: маркировка, подключение муфт

Преимущества гидропривода:

• Плавность хода без рывков

• Точный контроль тягового усилия

• Возможность работы в тяжелых условиях

• Компактность при высокой мощности

2. Технические характеристики и подбор оборудования

2.1. Ключевые параметры выбора

2.2. Расчетные формулы

Определение требуемого усилия:

F = μ × L × m × g

Где:

• μ = 0,3-0,5 (коэф. трения кабель-грунт)

• L — длина участка (м)

• m — масса 1м кабеля (кг)

• g = 9,81 м/с²

Пример расчета:
Для кабеля АСБ 3×240 длиной 200 м (m=12 кг/м):

F = 0,4 × 200 × 12 × 9,81 ≈ 9,4 кН (0,94 тн)

2.3. Комплектация системы

• Основная лебедка

• Гидростанция (отдельная или встроенная)

• Набор кабельных чулков

• Вертлюги и соединители

• Сигнально-защитная аппаратура

• Комплект для очистки троса

3. Технология прокладки кабеля с гидролебедкой

3.1. Пошаговая методика работ

Этап 1. Подготовительный

• Разметка трассы

• Подготовка траншеи (глубина 0,7-1,2 м)

• Устройство песчаной подушки (100-150 мм)

Этап 2. Монтаж оборудования

• Установка лебедки на анкерные крепления

• Размотка тягового троса через ролики

• Подсоединение гидросистемы

Этап 3. Протяжка кабеля

• Поэтапное натяжение с контролем усилия

• Одновременная укладка в траншею

• Контроль целостности изоляции

Этап 4. Завершающие операции

• Засыпка защитным слоем песка

• Укладка сигнальной ленты

• Окончательная засыпка грунтом

3.2. Меры безопасности

• Ограждение рабочей зоны

• Запрет на нахождение в зоне натяжения

• Использование защитных кожухов

• Контроль давления в гидросистеме

• Регулярный осмотр троса

4. Сравнение с альтернативными методами

5. Обслуживание и ремонт

5.1. Регламентные работы

• Ежесменная проверка уровня масла

• Контроль состояния фильтров (замена через 250 часов)

• Смазка подшипников (каждые 50 часов)

• Проверка тормозов (раз в неделю)

5.2. Типовые неисправности

6. Современные модели и производители

6.1. Ведущие бренды

• Thern (США) — серия TDC для тяжелых условий

• Paccar Winch — компактные мобильные решения

• Ingersoll Rand — профессиональные системы

• Русские производители:

  • «Гидролебедка ГЛК-10» (Уралмаш)

  • «Кабепротяжчик КПГ-5» (Энергомаш)

6.2. Инновационные решения

• Системы автоматического контроля натяжения

• Телеметрический мониторинг параметров

• Гибридные электрогидравлические приводы

• Самоходные кабелеукладчики с лебедками

Гидравлические лебедки для прокладки кабеля обеспечивают технологичное и безопасное выполнение работ любой сложности. Правильный выбор оборудования с учетом конкретных условий трассы и характеристик кабеля позволяет значительно повысить эффективность строительно-монтажных работ. Для сложных проектов рекомендуется привлекать специалистов по кабельным системам для точного расчета параметров и выбора оптимальной конфигурации оборудования.
